Электрический щит (распределительный щит, щиток) — ключевой элемент электроснабжения квартиры, дома, офиса или производственного помещения. Именно в нём размещаются автоматы, УЗО и дифавтоматы, реле напряжения, клеммы и другие устройства, отвечающие за защиту проводки и людей. Ошибки при монтаже электрощита могут привести к перегреву, короткому замыканию, поражению током и пожару. Поэтому установка выполняется строго по правилам, с соблюдением нормативов и требований безопасности.

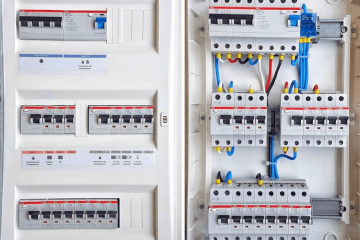

Правила компоновки и сборки внутри щита
Грамотная компоновка это не только эстетика, но и безопасность.
Основные принципы:
- вводные элементы располагаются в начале схемы;
- групповые автоматы логично распределяются по зонам (освещение, розетки, кухня, санузел, техника);
- нулевые шины разделяются по группам УЗО;
- проводка внутри щита укладывается аккуратно, без натяжения и заломов;
- оставляется запас длины проводов для обслуживания.
Маркировка щита обязательное требование
Щит без маркировки это потенциальная ошибка при ремонте или аварии.
Маркировка должна быть:
- на каждом автомате (какая линия и куда идёт),
- на кабелях и шинах (при необходимости),
- в виде схемы или таблицы внутри дверцы щита.
Это особенно важно для объектов с большим количеством линий.
Проверка и ввод в эксплуатацию
После сборки электрощита выполняются обязательные проверки:
- контроль правильности схемы подключения;
- проверка затяжки контактов;
- тестирование УЗО кнопкой «ТЕСТ»;
- проверка отсутствия нагрева под нагрузкой;
- измерения (при необходимости): сопротивление изоляции, контур заземления, петля «фаза-ноль».
Только после этого щит можно считать готовым к эксплуатации.
Ключевые требования безопасности при монтаже электрического щита
1) Полное отключение питания. Монтаж выполняется только при снятом напряжении. Обязательно проверяется отсутствие напряжения измерительным прибором.
2) Правильное разделение N и PE
Одна из самых критичных ошибок неправильное подключение нуля и земли. После точки разделения:
- PE не должен объединяться с N.
- УЗО/дифавтоматы должны получать свой рабочий ноль, корректно заведённый через устройство.
Нарушения здесь приводят к ложным срабатываниям, отсутствию защиты и опасным режимам.

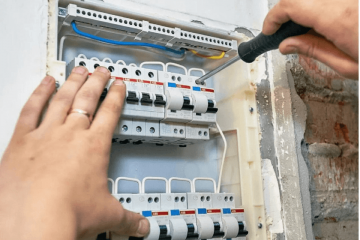

3) Надёжные соединения проводников
Контакты должны быть:
- чистыми,
- без повреждения жил,
- затянутыми с корректным усилием.
Слабая затяжка частая причина нагрева и пожара.
4) Запрет на скрутки в щите. Соединения выполняются только через клеммы, шины, наконечники, гребёнки и сертифицированные соединительные элементы.
5) Применение наконечников. Для многожильных проводов обязательно используются наконечники (например, НШВИ). Это повышает надёжность контакта и исключает расползание жил под винтом.
6) Сечение проводников и нагрузка
Нельзя выбирать автоматы на обум. Автомат подбирается:
- по сечению кабеля,
- по допустимой нагрузке линии,
- по характеристике срабатывания.
Неправильный номинал может привести к тому, что кабель будет перегреваться, а автомат не отключится вовремя.
Обязательные элементы современного электрического щита
Состав щита зависит от объекта, но в большинстве случаев должны присутствовать:
- вводной автомат;
- групповые автоматы на линии освещения, розеток, мощных потребителей;
- УЗО или дифавтоматы для защиты от утечки тока;
- шины N и PE (нулевая и заземляющая);
- DIN-рейки, клеммы, гребёнки или перемычки;
- маркировка линий.
Дополнительно часто устанавливают:
- реле контроля напряжения;
- контакторы (например, для электроплиты или бойлера);
- ограничители перенапряжений;
- счётчик (если предусмотрено проектом).
Требования к месту установки электрощита
Правильно выбранное место установки это основа безопасной эксплуатации.
1) Доступность и удобство. Щит должен быть доступен для обслуживания, без необходимости разбирать мебель или добираться через препятствия. Дверца должна открываться свободно.
2) Высота установки. Обычно щит размещают на уровне, удобном для чтения маркировки и переключения автоматов. Практически это диапазон около 1,4–1,7 м от пола до верхней зоны управления (точные значения зависят от объекта и проекта).
3) Условия окружающей среды
Не допускается монтаж щита:
- в помещениях с высокой влажностью без соответствующей степени защиты корпуса;
- в местах возможного затопления;
- вблизи источников тепла (котлы, трубы отопления без экранирования);
- в зонах с агрессивной средой без специального оборудования.
4) Пожаробезопасность. Если щит устанавливается на горючую поверхность (например, дерево), необходимы решения, исключающие распространение огня: негорючая подложка, правильный корпус, корректный ввод кабелей и т. д.
Почему монтаж щита стоит доверять специалистам
Электрощит — это система защиты, а не просто коробка с автоматами. Для правильной сборки требуется:
- знание ПУЭ и принципов селективности;
- понимание нагрузок и расчётов;
- опыт сборки и диагностики;
- профессиональный инструмент и измерительная база.
Ошибки могут проявиться не сразу, а через месяцы, когда контакты начнут греться или возникнет перегрузка.
